Сушильний барабан CER-RD

Промисловий барабан для сушіння сипких матеріалів

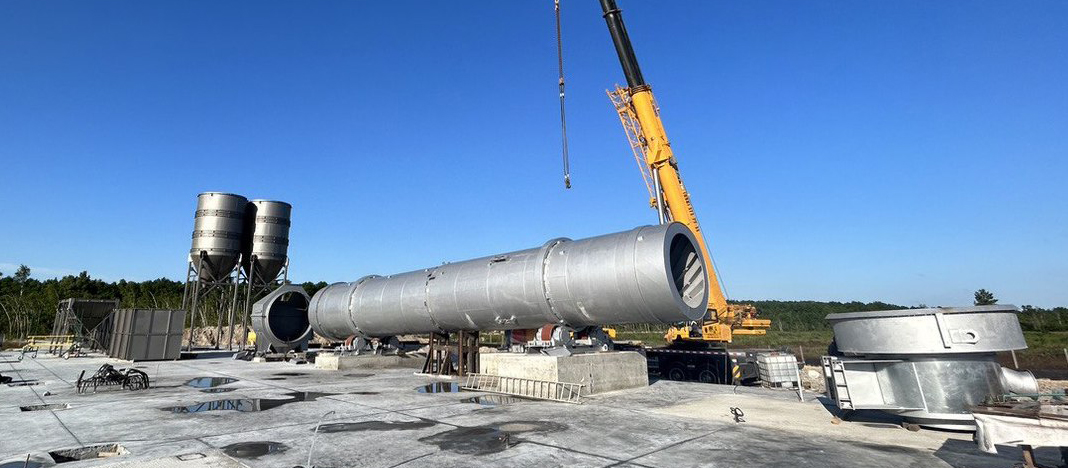

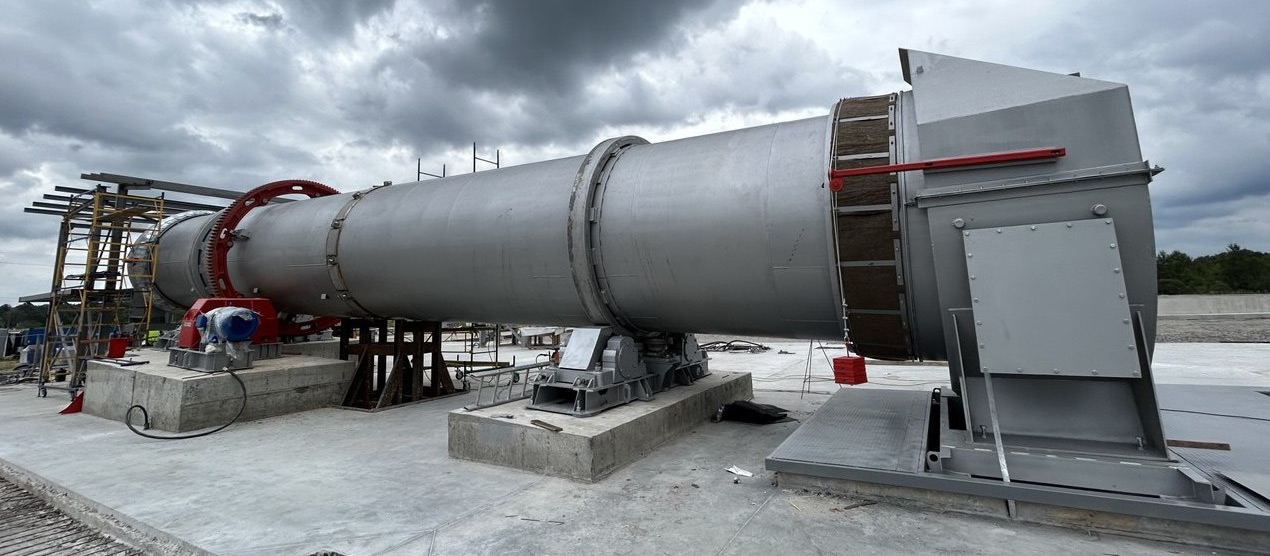

Промисловий обертовий сушильний барабан безперервної дії

Сушильний барабан CER-RD — це промисловий обертовий барабан безперервної дії, призначений для ефективного сушіння сипких та гранульованих матеріалів. Обладнання застосовується у складі технологічних ліній керамічних, збагачувальних та переробних виробництв.
За принципом роботи та конструкцією барабан належить до класу обертових сушильних барабанів (тип БН) та може експлуатуватися у прямоточному режимі з використанням топкових газів як сушильного агента.





Призначення та сфера застосування

Сушильний барабан CER-RD призначений для:

• видалення вологи з глинистої та мінеральної сировини;
• сушіння сипких, невибухонебезпечних та нетоксичних матеріалів;
• підготовки матеріалу перед дробленням, помелом, формуванням або зберіганням;
• роботи у складі комплексних сушильних і технологічних ліній.

Барабан є апаратом безперервної дії, розрахованим на тривалу промислову експлуатацію.



Конструктивні особливості

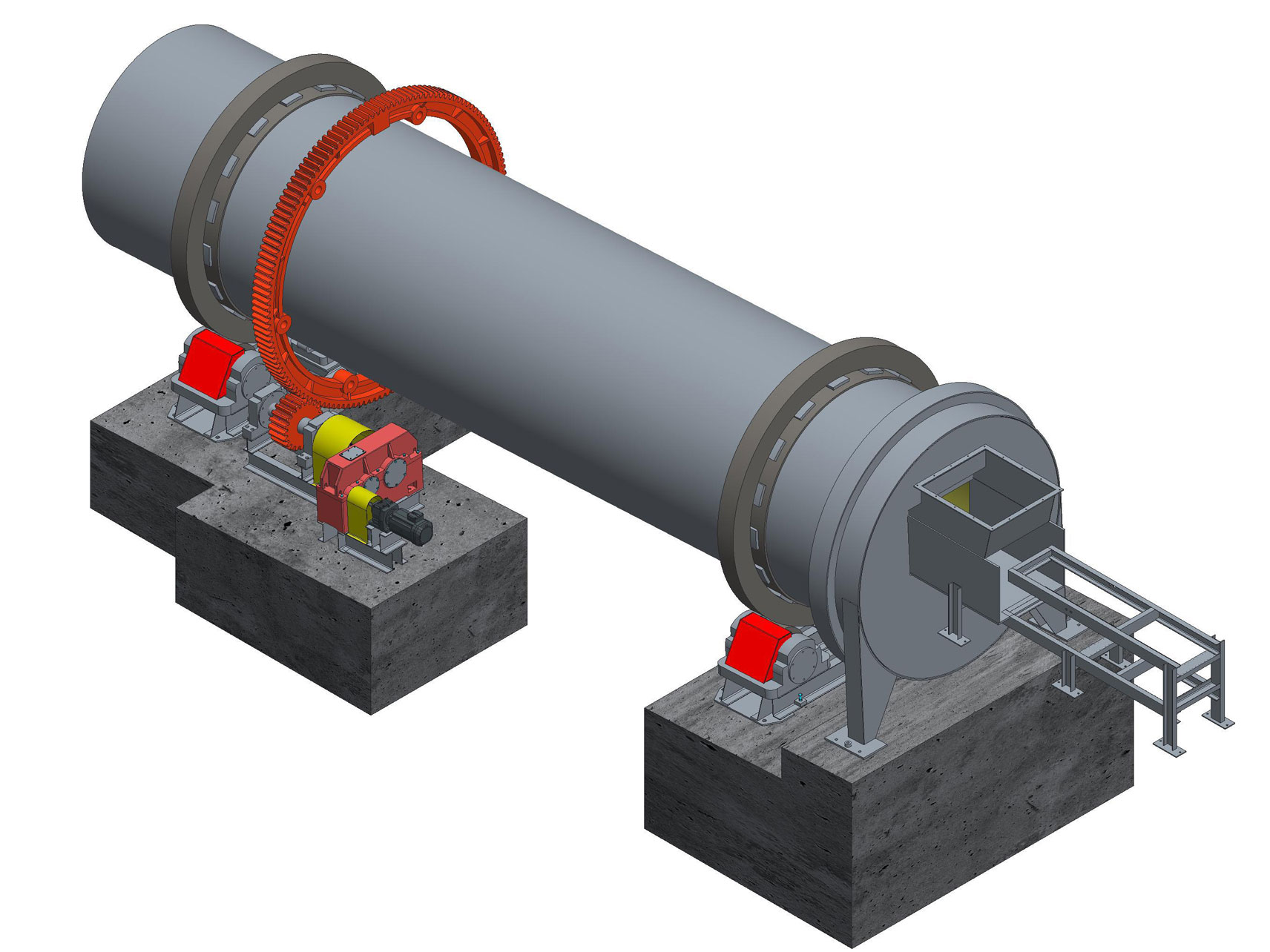

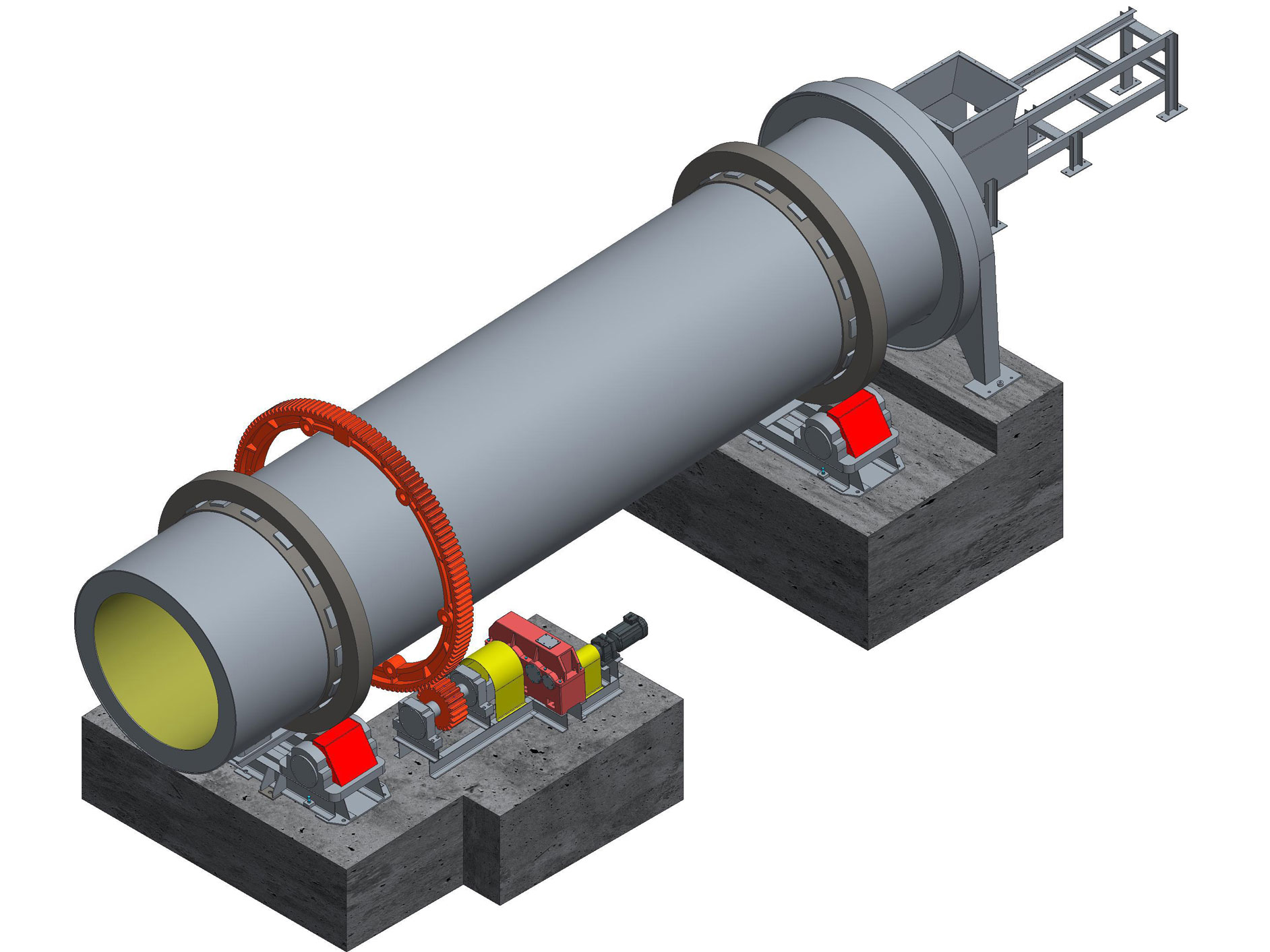

Сушильний барабан CER-RD являє собою обертовий циліндричний корпус із внутрішніми елементами для перемішування та рівномірного прогрівання матеріалу.

Ключові особливості конструкції:

• прямоточний рух матеріалу та сушильного агента;
• використання топкових газів як сушильного агента;
• опорно-упорні та опорні станції з підвищеним ресурсом;
• привід із редуктором промислового виконання;
• завантажувальна та розвантажувальна камери, адаптовані під технологічну лінію.

Конструкція забезпечує рівномірне сушіння матеріалу по всій довжині барабана та стабільну якість готового продукту.



Модель	Діаметр барабана, м	Довжина барабана, м	Встановлена ​​потужність, кВт	Довжина, мм	Ширина, мм	Висота, мм	Маса, кг
CER RD 1,0	1,0	4	4	5300	2280 2150	2150	4960
CER RD 1,0	1,0	6	4	7300	2280 2150	2150	5430
CER RD 1,2	1,2	6	7,5	7350	2550 2350	2350	7070
CER RD 1,2	1,2	12	7,5	9350	2550 2350	2350	7660
CER RD 1,6	1,6	8	15	9700	3300 2900	2900	13450
CER RD 1,6	1,6	10	15	11700	3300 2900	2900	14330
CER RD 1,6	1,6	8	15	11700	3850 3600	3600	21920
CER RD 2,0	2,0	10	30	11950	3850 3600	3600	23542
CER RD 2,0	2,0	10	30	12100	3950 3750	3750	27410
CER RD 2,2	2,2	10	30	14100	3950 3750	3750	29410
CER RD 2,2	2,2	10	18	16150	3850 3750	3750	31410
CER RD 2,8	2,8	14	55	14100	5250 5000	5000	79349
CER RD 2,8	2,8	16	75	22760	4595 5430	5430	10000
CER RD 3,5	3,5	27	200	31000	7000 6800	6800	250000



Переваги сушильного барабана CER-RD

✔ висока продуктивність при безперервній роботі
✔ рівномірне та контрольоване сушіння матеріалу
✔ надійна механічна конструкція
✔ тривалий міжремонтний ресурс
✔ адаптація під конкретну сировину та технологію
✔ можливість інтеграції в існуючі лінії
